Allen Bradley 1756-PA72

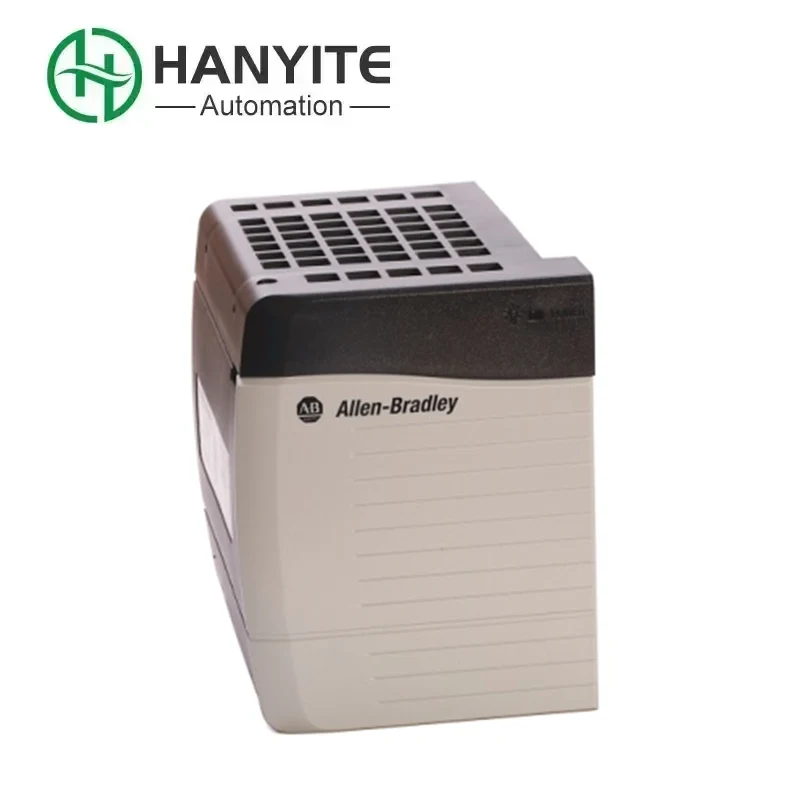

Modul kuasa Allen Bradley 1756-PA72 yang disediakan oleh Hanyite adalah modul kuasa Siri Rockwell Automation Controllogix dan merupakan sebahagian daripada barisan produk Modul Kuasa Kawalan. Ia terutamanya digunakan bersempena dengan kabinet 1756, menyediakan bekalan kuasa DC 1.2V, 3.3V, 5V dan 24V untuk papan belakang kabinet. Ia dipasang di sebelah kiri rak dan dimasukkan secara langsung ke dalam plat belakang. Pilihan modul akan menjejaskan pemilihan jenis rak.

Spesifikasi Teknikal Modul Kuasa

Voltan input Allen Bradley 1756-PA72 adalah arus berselang 120/240V, dan julat voltan operasi adalah arus pengganti 85-265V. Kuasa input adalah 100VA/100W. Kekerapan input ialah 47-63Hz. Modul ini boleh menyediakan bekalan kuasa 1.2V, 3.3V, 5V dan 24V DC. Apabila kapasiti semasa ialah 1.2VDC, ia adalah 1.5A. Kuasa yang diberi nilai adalah 25W (julat suhu operasi 0 hingga 60 ℃), dan penggunaan tenaga yang dinilai adalah 85.3 BTU/ jam. Arus lonjakan maksimum ialah 20A. Arus maksimum ialah 15A dan beban pengubah maksimum ialah 100VA. Pengasingan voltan berterusan ialah 250V; Pengubah jenis penebat bertetulang telah melepasi ujian voltan 60VDC 60-saat.

Penyelesaian Masalah Kesalahan Biasa

Output kuasa Allen Bradley 1756-PA72 tidak normal. Ia ditunjukkan sebagai lampu penunjuk modul yang tidak normal (seperti cahaya penunjuk kuasa atau cahaya penggera yang sentiasa menyala), yang boleh menyebabkan peralatan hiliran ditutup atau dimulakan semula. Semak sama ada voltan input berada dalam julat yang diberi nilai dan sama ada output terlalu banyak dan tidak mempunyai litar pintas. Jika modul kehilangan komunikasi dengan pengawal utama, ia mungkin disebabkan oleh antara muka komunikasi yang longgar atau kesalahan dalam litar pengasingan optik. Diagnosis boleh dibuat melalui antara muka 9600 Baud RS-232 (penyambung jenis lelaki 25-pin). Modul ini dilengkapi dengan litar pengesanan kesalahan dalaman yang boleh terus memantau kereta api kuasa, pengatur voltan dan bas dalaman. Apabila kesalahan sementara berlaku, kod kesalahan boleh dibaca melalui alat diagnostik diaggread. Untuk kesalahan kekal, status litar pengundian majoriti perkakasan mesti diperiksa.

Penyelesaian masalah dan langkah

Sahkan bahawa modul Allen Bradley 1756-PA72 yang akan diganti telah dimasukkan ke dalam slot fizikal dan bahawa rel kuasa dua disambungkan dengan betul. Ukur kestabilan voltan input untuk menolak turun naik grid atau sambungan longgar. Sambungkan ke perisian Diaggread melalui Interface Diagnostik Triconex (RS-232) untuk membaca log akses memori dan status bas komunikasi. Jika "kesalahan pemproses komunikasi" dipaparkan, sila periksa status operasi pemproses Motorola MPC860 (32-bit, 50MHz) dan integriti data ROM Flash. Apabila kesalahan kekal didiagnosis, ia menyokong penggantian modul dalam talian, dan sistem secara automatik beralih ke mod toleran kesalahan (bergantung pada litar pengesanan kesalahan dan reka bentuk yang berlebihan). Sila sandarkan data konfigurasi sebelum penggantian untuk memastikan bahawa versi firmware modul yang diganti serasi dengan sistem asal.
